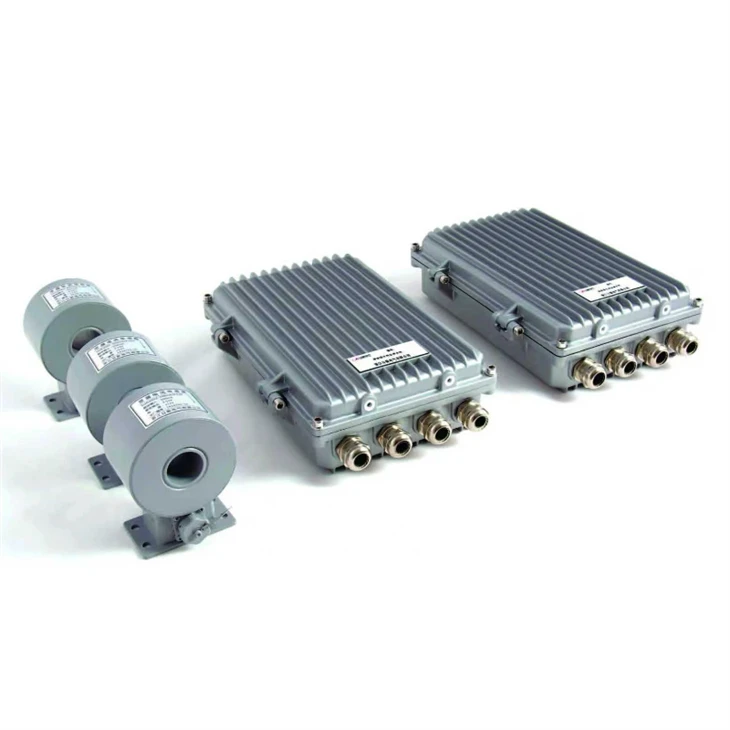

Pemantauan Surge Arrester
Sistem Pemantauan Surge Arrester mengukur arus penuh (100 μA–50mA) dengan akurasi arus resistif ±5% dan menyediakan rekaman sambaran petir. Ini menggunakan sensor arus fluks-nol{5}}presisi tinggi dan mikroprosesor-performa tinggi untuk akurasi dan keandalan yang unggul. Sepenuhnya mematuhi protokol IEC 61850, sistem ini memberikan pemantauan kondisi GIS yang komprehensif dan peringatan dini yang cerdas, mendukung pengoperasian jaringan listrik yang aman dan stabil.
Deskripsi
Konten halaman detail
I. Pengenalan produk singkat
Di bidang pemantauan online peralatan listrik, kami sangat yakin bahwa "keahlian membangun kualitas, layanan menciptakan nilai." Dengan bermitra bersama kami, Anda mendapatkan solusi andal yang terbukti melalui penerapan lapangan selama bertahun-tahun.
Kami menggunakan-komponen tingkat pertama seperti sensor Honeywell dan-elektronik kelas industri untuk memastikan kinerja yang stabil bahkan di lingkungan yang keras. Secara teknologi, kami mengintegrasikan metode canggih termasuk deteksi pelepasan sebagian UHF dan penginderaan fluks nol, dengan semua indikator kinerja divalidasi di ratusan gardu induk dan kepatuhan penuh terhadap IEC 61850. Untuk layanan, kami menawarkan respons cepat 48 jam dan dukungan "pramutamu" yang komprehensif mulai dari desain hingga pemeliharaan, sehingga memastikan Anda merasa tenang.
II.Deskripsi Produk
AKU AKU AKU. Parameter Produk
|
TIDAK |
Nama Parameter |
satuan |
Nilai parameter standar |
|
|
1 |
jenis sensor |
Inti menembus sensor fluks magnet nol aktif |
||
|
2 |
kebocoran arus |
rentang pengukuran |
mA |
0.1-650 |
|
resolusi |
μA |
10 |
||
|
kesalahan pengukuran |
±1% atau ±10μA |
|||
|
3 |
arus resistif |
rentang pengukuran |
mA |
0.01-650 |
|
resolusi |
μA |
10 |
||
|
kesalahan pengukuran |
±1% atau ±10μA |
|||
|
4 |
tegangan bus |
rentang pengukuran |
persegi panjang |
35-1000 |
|
kesalahan pengukuran |
% |
±0.5 |
||
|
5 |
Frekuensi sistem |
rentang pengukuran |
Hz |
46-60 |
|
kesalahan pengukuran |
Hz |
±0.01 |
||
|
6 |
Tegangan harmonik |
rentang pengukuran |
waktu |
3,5,7,9 |
|
kesalahan pengukuran |
% |
±2 |
||
|
7 |
suhu sekitar |
rentang pengukuran |
derajat |
－30-80 |
|
kesalahan pengukuran |
derajat |
±0.5 |
||
|
8 |
suhu dan kelembaban |
rentang pengukuran |
% |
0-100 |
|
kesalahan pengukuran |
% |
±3 |
||
|
9 |
periode pengambilan sampel |
menit |
Kurang dari atau sama dengan 5 |
|
|
10 |
Tampilkan konten |
Data status (arus bocor, arus resistif) |
||
|
Tabel Data Historis |
||||
|
Analisis Tren Data |
||||
|
11 |
Kehidupan layanan desain sistem |
tahun |
Lebih dari 8 tahun |
|
IV. Detail/Keunggulan Produk
Dilengkapi dengan sensor arus fluks nol-presisi tinggi, perangkat meminimalkan perbedaan fasa selama perolehan arus bocor, memastikan informasi fasa akurat untuk perhitungan arus resistif. Ini menggabungkan mikroprosesor-berperforma tinggi dan sirkuit pemrosesan sinyal yang dirancang dengan cermat, memberikan kinerja unggul dan akurasi pengukuran tinggi. Dibuat dengan komponen elektronik yang sangat andal, ia menawarkan karakteristik suhu dan-sifat anti-penuaan yang sangat baik, sehingga memungkinkan-pengoperasian yang andal dalam jangka panjang dalam sistem tenaga listrik. Sirkuit proteksi arus yang unik memungkinkannya menahan berbagai arus impuls petir dengan tetap menjaga kinerja yang andal.
[Masukkan gambar detail produk atau gambar yang sesuai]
V. Ruang Lingkup Pasokan
|
TIDAK |
Nama Perangkat |
Spesifikasi dan model |
Perkataan |
|
1 |
Pemantauan Surge Arrester |
MATAHARI-IGuard-301 |
|
|
1.1 |
komputer industri |
tipe-terpisah |
|
|
1.2 |
Alat pemantau penangkal petir |
Memenuhi persyaratan akurasi pengukuran |
|
|
1.3 |
Perangkat pengambilan sampel tegangan bus |
Busbar tunggal 220kV, satu perangkat pemantauan diperlukan untuk setiap fase |
VI. Solusi yang Disesuaikan
Kami menyediakan layanan desain dan peningkatan sistem pemantauan online GIS yang disesuaikan untuk memenuhi skenario operasional spesifik dan kebutuhan pemantauan Anda. Jika Anda memiliki cukup waktu untuk penerapan sistem tanpa kebutuhan penanganan kegagalan yang mendesak, kami dapat mengembangkan sistem yang disesuaikan sesuai dengan spesifikasi individual Anda untuk parameter pemantauan inti, frekuensi akuisisi data, ambang batas peringatan, dan protokol komunikasi.
Dengan memanfaatkan sensor-presisi tinggi dan modul pemrosesan data-kelas industri, sistem ini memastikan akurasi dan stabilitas pemantauan sekaligus beradaptasi dengan peralatan GIS pada berbagai level voltase. Solusi ini secara efektif mengurangi-biaya pemeliharaan jangka panjang sekaligus mendukung pengoperasian-jangka panjang yang andal.
VII. Kualitas
Di Rsafele Electric, manajemen kualitas tidak memiliki titik buta, mencakup seluruh proses mulai dari bahan mentah hingga produk jadi, dan mengandalkan proses yang ketat serta rencana tertulis.
Asosiasi kualifikasi:Kami secara ketat mematuhi peraturan dan protokol yang diakui secara global, mengintegrasikan keunggulan lingkungan dan manajemen kualitas di seluruh siklus hidup produk.
VIII. Kasus kerja sama-dunia nyata
Ekspansi trafo utama Gardu Induk Weda Bay #5 di Indonesia kini telah beroperasi. Sistem ini menyediakan pemantauan-waktu nyata terhadap parameter kinerja penahan lonjakan arus termasuk arus total dan resistif. Memanfaatkan-penginderaan presisi tinggi dan analisis cerdas, sistem ini mendeteksi kerusakan isolasi dini dan mengeluarkan peringatan proaktif, mengalihkan pemeliharaan dari inspeksi berkala ke strategi berbasis kondisi prediktif. Hal ini meningkatkan keandalan peralatan, mencegah risiko pemadaman listrik, dan memperkuat keselamatan operasional jaringan.
IX. Skenario Aplikasi
• Gardu Induk & Jalur Transmisi Terpencil (misalnya pegunungan, gurun, hutan): Pemantauan online memungkinkan penilaian kondisi jarak jauh, sehingga secara signifikan mengurangi kebutuhan akan inspeksi manual yang berisiko dan mahal.
• Kawasan Pesisir atau Kawasan Industri: Para tahanan di sini menghadapi penuaan yang semakin cepat akibat semprotan garam atau polusi kimia. Sistem ini menyediakan data-kinerja insulasi secara real-time, sehingga memungkinkan pemeliharaan yang lebih tepat waktu dan berbasis data-dibandingkan pemeriksaan berkala.
• Fasilitas Penting (misalnya, Pusat Data, Pabrik Semikonduktor, Pusat Keuangan): Bagi para pengguna ini, pemadaman listrik satu menit pun akan mengakibatkan kerugian yang signifikan. Pemantauan online berfungsi sebagai “pos terdepan” preventif untuk infrastruktur jaringan.
• Jaringan Perkotaan & Gardu Induk Utama yang Penting: Mencegah kegagalan arester sehingga menyebabkan maloperasi atau pemadaman listrik berjenjang, sehingga meningkatkan keandalan jaringan.
X. Layanan Kami
Layanan-purna jual dan tim teknis kami dengan sungguh-sungguh berjanji:
Komitmen Kualitas:
Semua peralatan dan komponen yang dibeli adalah produk baru dan berkualitas, dengan sertifikat kualitas yang diberikan.
Jaminan-purna jual:
Penanganan gratis atas cacat desain, produksi, dan material selama masa garansi; pemeliharaan berbayar seumur hidup setelah masa garansi.
Suku Cadang dan Dokumentasi:
Penyediaan suku cadang, dokumentasi teknis lengkap, dan gambar sesuai kontrak.
Kolaborasi dan Kerja Sama:
Kerja sama aktif dalam koordinasi antarmuka dan kepatuhan ketat terhadap perjanjian kontrak dan pertemuan.
XI. Tutorial penggunaan produk, solusi, dan pemberitahuan masalah teknis
1. Pengoperasian dan Pemeliharaan
Selama pengoperasian, Surge Arrester Monitoring menampilkan arus kebocoran dan jumlah tindakan kumulatif dari arester pada panel depannya. Data ini juga dikirimkan ke unit pemantauan terintegrasi dan pada akhirnya ditampilkan di backend pemantauan.
Dalam pengoperasian normal, sistem SUN-IGuard-301 menunjukkan karakteristik berikut:
Tampilan digital-panel depan tetap menyala terus-menerus, menunjukkan nilai kebocoran arus dan jumlah tindakan.
Data yang ditampilkan pada sistem harus sesuai dengan data yang ditampilkan pada backend pemantauan.
Arus bocor biasanya sebesar 0,3–0,5 mA untuk arester dengan tegangan di bawah 220kV, dan 2–5 mA untuk arester dengan tegangan 330–750kV.
Jika salah satu karakteristik ini tidak terpenuhi selama pemeriksaan, hal ini menunjukkan adanya kerusakan sistem yang memerlukan penyelidikan.
2. Informasi Pemesanan
Harap tentukan level tegangan sistem, nama model lengkap, jumlah yang dibutuhkan, dan persyaratan khusus apa pun saat melakukan pemesanan.
XII. Pengemasan dan Transportasi
XIII. Kekuatan Pabrik
1. Sertifikat Kualifikasi
2. Teknologi/kemampuan yang inovatif
(1) Sertifikat-perusahaan teknologi tinggi
(2) Laporan pengujian produk
3. Keuntungan Rantai Pasokan
Integrasi Vertikal Komponen Inti: Kami secara independen meneliti, mengembangkan, dan memproduksi unit pemantauan inti kami, termasuk modul akuisisi data dan komunikasi utama. Kontrol atas teknologi inti untuk-penginderaan arus bocor dan pemrosesan sinyal dengan presisi tinggi memastikan keakuratan data,-stabilitas jangka panjang, dan menciptakan hambatan teknologi. Ini menjamin otonomi penuh dan pengendalian mulai dari penginderaan inti hingga komputasi edge.
Kolaborasi Lokal yang Tangkas: Kami telah menjalin integrasi mendalam dengan-mitra rantai pasokan berkualitas tinggi di wilayah Delta Sungai Yangtze dan Delta Sungai Pearl. Kemitraan strategis dengan pemasok komponen elektronik dan logam presisi memungkinkan model pasokan-rantai pendek yang efisien. Hal ini memungkinkan kami merespons pesanan dengan cepat, memfasilitasi penyesuaian yang fleksibel, dan memberikan keuntungan signifikan dalam kualitas produk, pengendalian biaya, dan jadwal pengiriman, sekaligus memastikan dukungan teknis tepat waktu dan keamanan rantai pasokan untuk pelanggan global.
4. Peralatan produksi profesional (CNC)
XIV.Pertanyaan Umum
Q1: Apa mode kegagalan utama dari penangkal lonjakan GIS?
A1: Varistor menua, yang meningkatkan arus bocor dan dapat menyebabkan pelepasan panas, menyebabkan korsleting-atau ledakan.
Q2: Apa saja parameter utama yang harus dipantau?
A2: Arus total dan arus resistif. Arus resistif merupakan indikator penting untuk penuaan varistor.
Q3: Apa lagi yang harus dipantau selain arus?
A3: Penghitung operasi (untuk melacak kejadian tegangan lebih) dan kepadatan gas SF6 (untuk memastikan isolasi yang tepat).
Q4: Bagaimana cara menilai penuaan atau kelainan arester?
A4: By analyzing trends and comparisons: a steady rise in resistive current, a significant increase from baseline (e.g., double), or a large imbalance between phases (e.g., >30%).
Q5: Tindakan apa yang harus diambil jika data tidak normal?
A5: Pertama, verifikasi keakuratan data. Untuk tren yang lambat, tingkatkan frekuensi pemantauan. Jika terjadi peningkatan tajam atau melebihi ambang batas, rencanakan penghentian dan penggantian segera karena risiko kegagalan yang tinggi.
