Penganalisis Gas Terlarut Transformator
Transformer Dissolved Gas Analyzer melakukan analisis online dan diagnosis kesalahan untuk gas terlarut dalam minyak transformator, yang berlaku untuk berbagai peralatan tegangan tinggi-terendam minyak. Transformer Dissolved Gas Analyzer kami yang dikembangkan secara independen mendeteksi tujuh gas kesalahan utama (H₂, CO, CO₂, CH₄, C₂H₆, C₂H₄, C₂H₂), ditambah O₂ opsional dan pemantauan kelembapan berdasarkan permintaan.
Deskripsi
Konten halaman detail
I. Pengenalan Produk
SUN-IGuard-600 Transformer Dissolved Gas Analyzer menghadirkan-pemantauan tingkat ppb-presisi tinggi dan pengoperasian-bebas pemeliharaan hingga lima tahun. Sistem pakar AI yang terintegrasi memungkinkan peringatan kesalahan proaktif, membantu pelanggan menurunkan biaya pengoperasian, mencegah kegagalan serius, dan menerapkan pemeliharaan prediktif – memastikan keamanan jaringan dan melindungi nilai aset.
II.Deskripsi Produk
AKU AKU AKU. Indikator Pengujian
|
Nama |
Rentang Pengukuran (uL/L) |
Akurasi Deteksi |
|
Hidrogen (H2) |
1-2000 |
± 10% atau 1 µ l/l, mana saja yang lebih besar |
|
Karbon monoksida (CO) |
5-5000 |
± 10% atau 5 µ l/l, mana saja yang lebih besar |
|
Karbon dioksida (CO2) |
20-50000 |
± 10% atau 20 µ l/l, mana saja yang lebih besar |
|
Metana (CH4) |
1-2000 |
± 10% atau 1 µ l/l, mana saja yang lebih besar |
|
etana (C2H6) |
0.1-2000 |
± 10% atau 0,1 µ l/l, mana saja yang lebih besar |
|
Etilen (C2H4) |
0.1-2000 |
± 10% atau 0,1 µ l/l, mana saja yang lebih besar |
|
Asetilena (C2H2) |
0.1-500 |
± 10% atau 0,1 µ l/l, mana saja yang lebih besar |
|
Oksigen (O2) |
50~50000 |
± 10% atau 100 µ l/l, mana saja yang lebih besar |
|
kelembaban |
0~100 |
±20% |
IV. Detail/Keunggulan Produk
SUN-IGuard-600 Transformer Dissolved Gas Analyzer mengintegrasikan teknologi kontrol, pengukuran, dan analisis. Ini beroperasi melalui empat tahap inti: pemisahan minyak-gas, pemisahan gas, analisis data, dan transmisi jarak jauh.
Dengan menggunakan sirkulasi oli paksa, sistem mengekstraksi oli yang mengalir dari transformator. Pemisah vakum berefisiensi tinggi-mengekstrak gas karakteristik secara menyeluruh, yang kemudian dianalisis oleh sensor kolom kromatografi dan diubah menjadi sinyal listrik. Sinyal ini didigitalkan oleh konverter A/D-presisi tinggi 24-bit dan diproses oleh DSP tingkat militer untuk pengoperasian yang andal.
Data ditransmisikan melalui RS-485 menggunakan protokol Modbus, yang dilengkapi isolasi optik dan perlindungan lonjakan arus untuk kekebalan interferensi yang tinggi. Sistem melakukan analisis penuh dalam waktu satu jam, dengan siklus minimum satu jam dan siklus maksimum yang fleksibel.
Mendukung komunikasi 1:N (N Kurang dari atau sama dengan 32) dengan pengontrol cerdas untuk pemrosesan data terpusat dan berbagi dengan sistem SCADA lainnya. Alat analisa ini dapat dipasang pada trafo berenergi menggunakan sambungan flensa sederhana, sehingga meminimalkan dampak jaringan dan upaya pemasangan.
V. Ruang Lingkup Pasokan
- SUN-IGuard-600 Transformer Dissolved Gas Analyzer: Satu unit;
- SUN-Perangkat Lunak Penganalisis Gas Terlarut Transformer IGuard-600: Satu set;

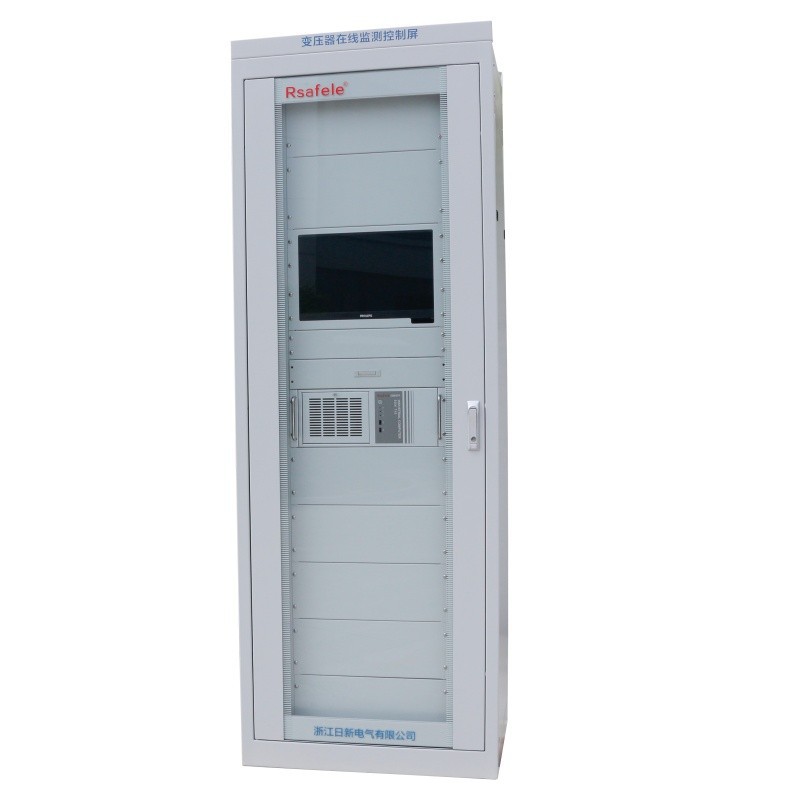

- Pengontrol Cerdas: Satu unit;
- Layar PK: Satu unit (opsional);
- Kabel Komunikasi: Satu set;
- Pipa dan Katup Minyak Pencocokan Khusus: Dua set.
VI. Solusi Kustomisasi Opsional
Kami menawarkan serangkaian perangkat pemantauan gas yang disesuaikan dengan kebutuhan pelanggan, mulai dari-gas tunggal (misalnya H₂ atau C₂H₂) hingga konfigurasi multi-gas. Model tertinggi kami mendeteksi 7 gas ditambah sedikit kelembapan, oksigen, dan nitrogen.
Perbedaan antar model terutama tercermin dalam jumlah gas yang ditampilkan dan dicatat pada antarmuka web. Semua aspek lainnya-termasuk prinsip kerja, instalasi, komponen standar, dan pengoperasian perangkat lunak-tetap konsisten di seluruh konfigurasi.
VII. Kualitas
Kontrol kualitas{0}}proses penuh. Rsafele Electric memiliki manajemen kualitas dan pengendalian proses yang ketat, serta rencana pengendalian kualitas tertulis.
Asosiasi kualifikasi:Kami secara ketat mematuhi peraturan dan protokol yang diakui secara global, mengintegrasikan keunggulan lingkungan dan manajemen kualitas di seluruh siklus hidup produk.
VIII. Kasus kerja sama-dunia nyata

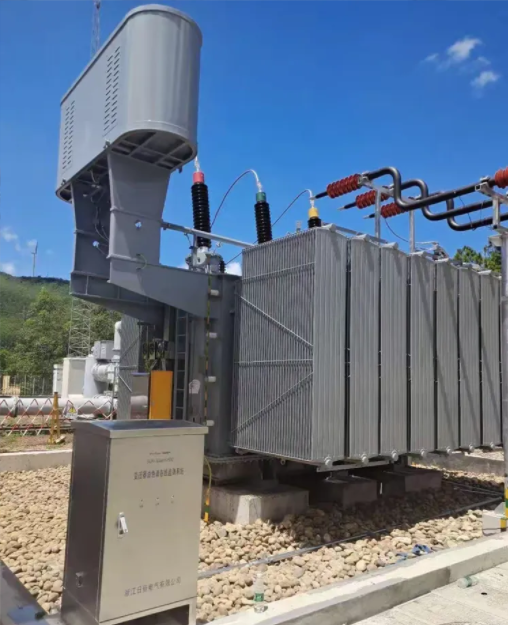

Di Tambang Bugumaxi Potash, kami memasang sistem pemantauan online untuk trafo utama, yang mengintegrasikan empat parameter utama: gas terlarut dalam minyak, arus inti, pelepasan sebagian, dan-suhu belitan serat optik. Hal ini membentuk sistem peringatan dini yang komprehensif-yang mencakup komponen penting transformator: oli, inti, isolasi, dan belitan.
Sistem ini memungkinkan peralihan dari inspeksi rutin ke pemeliharaan berbasis kondisi, menghilangkan kegagalan transformator yang tidak terduga dan waktu henti yang tidak direncanakan. Hal ini telah mengurangi kerugian produksi tahunan sebesar lebih dari RMB 3 juta dan memangkas biaya inspeksi manual sekitar 40%, sehingga memastikan pengoperasian tambang yang berkelanjutan dan aman.
IX. Skenario Aplikasi
Mencakup semua node daya penting dengan persyaratan tinggi akan keandalan pasokan listrik, keselamatan produksi, dan efisiensi ekonomi, ini merupakan sarana teknis yang sangat diperlukan dan penting dalam jaringan pintar modern dan sistem pemeliharaan berbasis kondisi.
1. Gardu induk inti
2. Gardu-milik sendiri dari pabrik dan pertambangan penting
3. Gardu induk di lokasi terpencil atau lingkungan yang keras
4. Gardu induk bawah tanah atau gardu induk pengguna penting dalam jaringan listrik perkotaan
X. Layanan Kami
Layanan-purna jual dan tim teknis kami dengan sungguh-sungguh berjanji:
Komitmen Kualitas:
Semua peralatan dan komponen yang dibeli adalah produk baru dan berkualitas, dengan sertifikat kualitas yang diberikan.
01
Jaminan-purna jual:
Penanganan gratis atas cacat desain, produksi, dan material selama masa garansi; pemeliharaan berbayar seumur hidup setelah masa garansi.
02
Suku Cadang dan Dokumentasi:
Penyediaan suku cadang, dokumentasi teknis lengkap, dan gambar sesuai kontrak.
03
Layanan di-situs:
Pengiriman insinyur ke lokasi sesuai kebutuhan untuk menyediakan instalasi, panduan commissioning, dan pelatihan teknis.
04
Kolaborasi dan Kerja Sama:
Kerja sama aktif dalam koordinasi antarmuka dan kepatuhan ketat terhadap perjanjian kontrak dan pertemuan.
05
XI. Tutorial penggunaan produk, solusi, dan pemberitahuan masalah teknis
Tindakan Pencegahan untuk Personil Pengoperasian dan Pemeliharaan
1. Pemeriksaan Rutin
Periksa secara teratur untuk memverifikasi normalitas data.
Periksa status sistem setelah peralihan daya apa pun.
Pantau pembacaan pengukur tekanan gas pembawa.
Periksa penyegelan sirkuit udara dan oli.
Pastikan katup masuk/keluar tetap terbuka.
2. Lingkungan Sistem
Jangan menginstal perangkat lunak/permainan yang tidak terkait pada server data atau mengubah pengaturan jaringan/komputer.
3. Pemeriksaan Katup Oli
Jaga agar katup masuk/keluar trafo tetap terbuka setelah pengoperasian sistem.
Jika kebocoran oli parah atau pecahnya pipa, segera tutup kedua katup pada trafo, putuskan aliran listrik ke perangkat akuisisi data, dan beri tahu personel yang bertanggung jawab.
4. Pemeriksaan Gas Pembawa
Pantau pengukur tekanan silinder:-keluaran tekanan rendah harus 0,5MPa (jangan sesuaikan). Pembacaan tekanan-tinggi menunjukkan tekanan silinder. Hubungi personel yang bertanggung jawab jika tekanan secara bertahap turun hingga 2-3MPa atau menurun secara tiba-tiba (kemungkinan kebocoran). Jika tekanan turun di bawah 1MPa, matikan perangkat akuisisi data dan atur penggantian gas.
5. Lampu Indikator
• Hijau: Perangkat sedang beroperasi
• Merah: Hidupkan
• Kuning : Kondisi alarm (periksa server untuk detailnya). Reset daya manual dimungkinkan; jika alarm terus berlanjut, hubungi personel atau produsen yang bertanggung jawab.
6. Server Data
Pertahankan pasokan daya yang stabil ke perangkat akuisisi data. Jaga agar SQL Server Management Studio dan perangkat lunak server tetap berjalan untuk akses data normal melalui komunikasi RS485.
XII. Pengemasan dan Transportasi
XIII. Kekuatan Pabrik

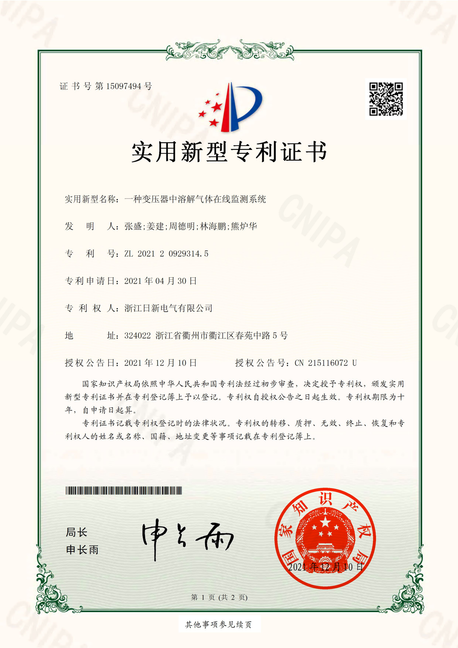

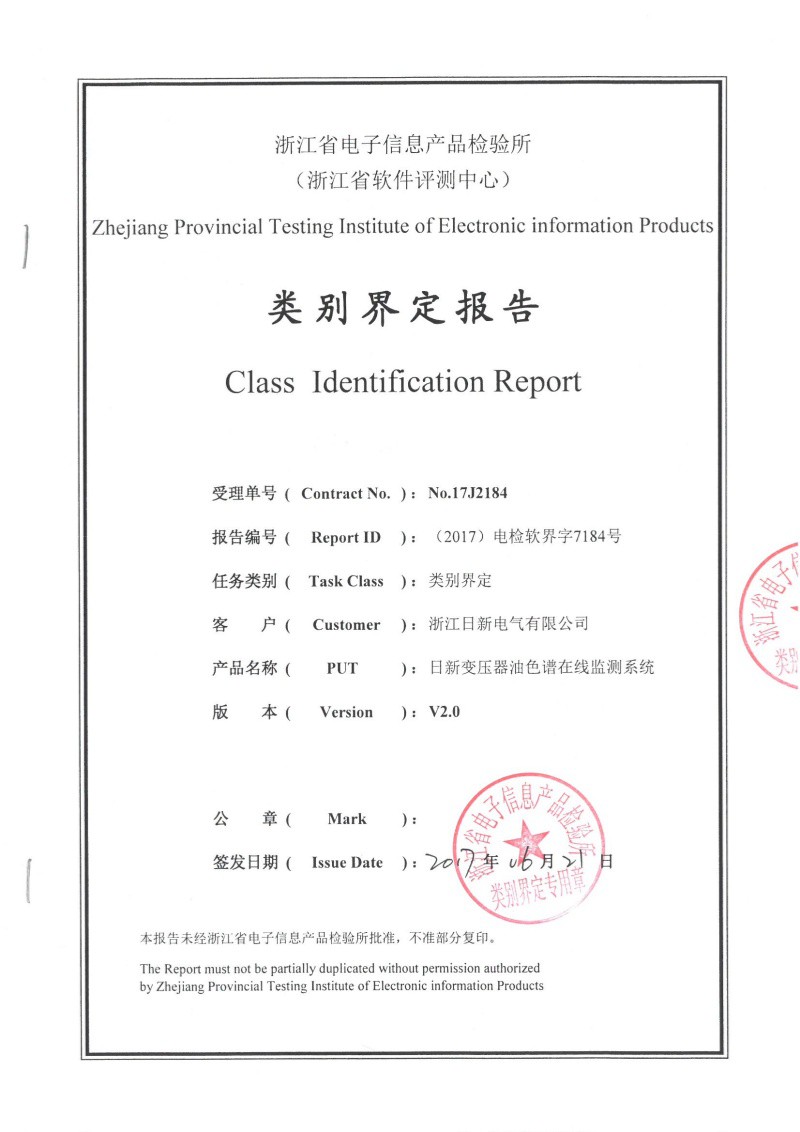

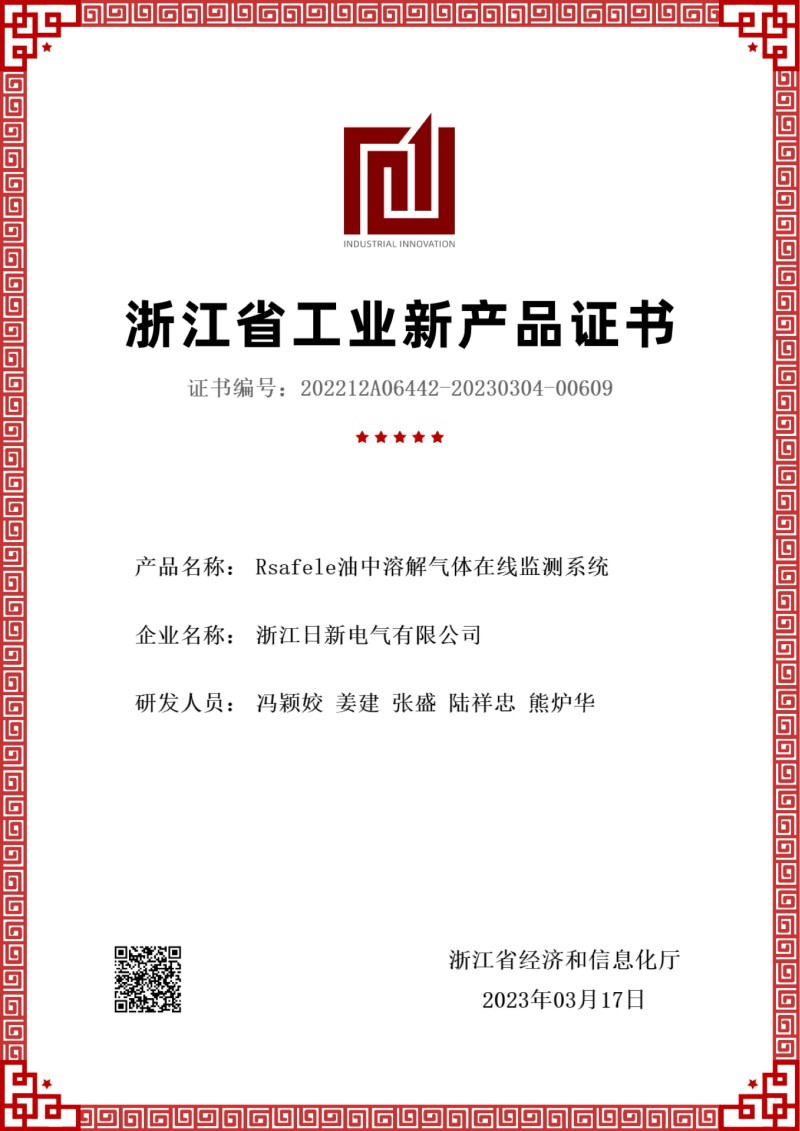

1. Sertifikat Kualifikasi
2. Teknologi/kemampuan yang inovatif
3. Keuntungan Rantai Pasokan
Kami telah mencapai penelitian dan pengembangan independen serta sumber lokal untuk sensor dan komponen inti, sehingga membangun rantai pasokan yang aman dan efisien. Hal ini secara signifikan mengurangi biaya dan waktu tunggu sekaligus meningkatkan fleksibilitas kami untuk memberikan solusi yang disesuaikan.
Dengan memanfaatkan ekosistem industri Tiongkok yang sudah matang, kami mempertahankan kontrol kualitas menyeluruh yang ketat dan memberikan dukungan teknis yang tangkas di lokasi dengan pasokan suku cadang lokal, sehingga memastikan layanan siklus hidup yang andal bagi pelanggan.
4. Peralatan produksi profesional (CNC)
XIV.Pertanyaan Umum
Q1. Apa itu analisis kromatografi minyak transformator?
J: Analisis kromatografi minyak transformator mirip dengan "pengujian darah" transformator, mendiagnosis potensi gangguan internal dengan mengukur secara akurat kandungan gas karakteristik gangguan terlarut (seperti H ₂, CH ₄, C ₂ H ₂, dll.) dalam minyak.
Q2. Mengapa kita perlu melakukan analisis kromatografi minyak?
J: Mewujudkan peringatan dini terhadap kesalahan, mendiagnosis sifat dan tingkat keparahan kesalahan, dan memberikan dasar untuk pemeliharaan berbasis kondisi-
Q3. Gas utama manakah yang paling banyak terdeteksi? Apa yang mereka wakili?
J: Ini terutama mendeteksi 7 jenis gas, sering disebut sebagai "gas karakteristik kesalahan":
H ₂: Pelepasan energi atau kelembapan rendah
CH ₄, C ₂ H ₆, C ₂ H ₄: Oli terlalu panas (C ₂ H ₄ menunjukkan suhu sedang tinggi)
C ₂ H ₂: Pelepasan energi tinggi
CO, CO ₂: Penuaan isolasi padat
Q4. Bagaimana cara menentukan jenis gangguan berdasarkan data gas?
A: Karakteristik metode gas: Berdasarkan gas yang dominan, tentukan terlebih dahulu jenis gangguannya:
C ₂ H ₂ dominan → pelepasan busur; Terutama C ₂ H ₄ → panas berlebih pada suhu tinggi; Terutama CH ₄, C ₂ H ₆ → panas berlebih pada suhu rendah; H ₂ meningkat secara signifikan → pelepasan sebagian atau kelembapan.
Metode tiga rasio: Dengan menghitung rasio C ₂ H ₂/C ₂ H ₄, CH ₄/H ₂, dan C ₂ H ₄/C ₂ H ₆, jenis kesalahan ditentukan berdasarkan pengkodean standar.
Q5. Apakah trafo dipastikan aman jika kandungan gasnya dibawah nilai perhatian?
J: Faktor-faktor berikut perlu dievaluasi secara komprehensif:
Tingkat produksi gas: pertumbuhan yang cepat lebih berbahaya daripada kandungan yang tinggi
Komposisi gas: mengandung sejumlah kecil C ₂ H ₂ dapat mengindikasikan pelepasan
Tren historis: Fokus pada apakah data terus meningkat
Tes lainnya: Penilaian komprehensif berdasarkan tes kelistrikan
Q6. Arti CO/CO ₂ meningkat.
A: Menunjukkan bahwa bahan insulasi padat mungkin terlalu panas atau menua, dan jika disertai dengan pertumbuhan gas hidrokarbon, kesalahannya akan semakin parah.
Q7. Apa yang harus diperhatikan untuk memantau data spektrum warna minyak pada peralatan yang baru dioperasikan?
J: Pada tahap awal pengoperasian, data dasar harus ditetapkan, dengan fokus pada tren perubahan data, bukan apakah suatu nilai lebih rendah dari nilai perhatian.
